LMR là thế hệ cáp đồng trục RF mới hơn. Chúng cung cấp tính linh hoạt cao hơn, dễ cài đặt và chi phí thấp hơn. Chúng được sử dụng làm đường truyền cho ăng-ten trên tên lửa, máy bay, vệ tinh và thông tin liên lạc. LMR200 là thiết bị đồng trục liên lạc linh hoạt có tổn thất thấp được xếp hạng ngoài trời. Nó rất lý tưởng cho việc chạy bộ cấp ăng-ten ngắn. Cáp này cũng có PIM thấp.

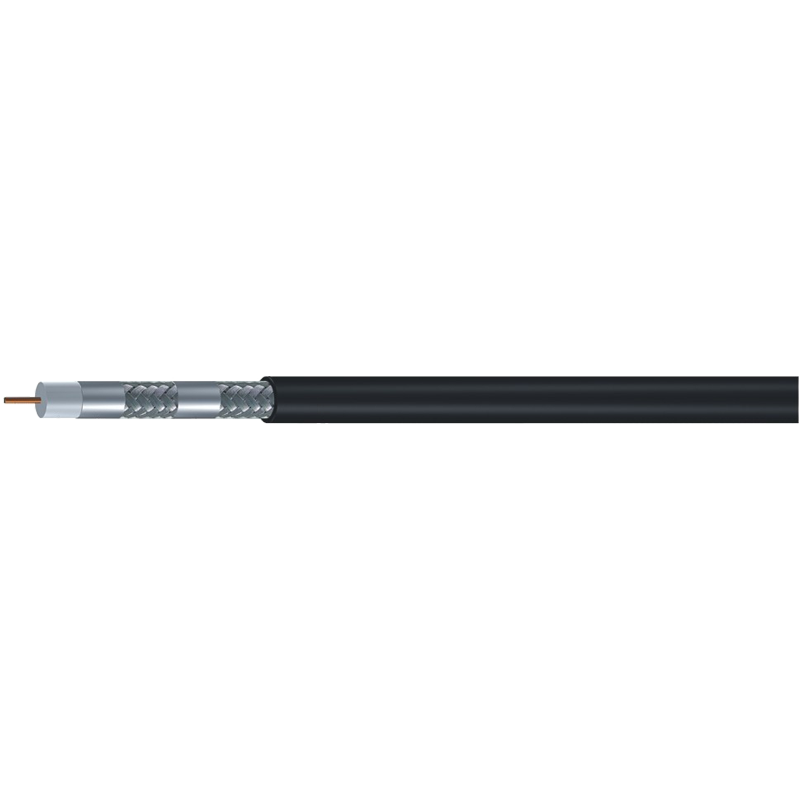

Cấu trúc vật lý và kích thước
| KHÔNG. | Mục | Vật liệu | Ghi chú |
| ❶ | Dây dẫn trung tâm | Nhôm đồng hoặc nhôm mạ đồng | 1,12mm±1% |
| ❷ | Điện môi | Bọt phun khí PE | 2,95mm danh nghĩa |
| ❸ | 1 st Cái khiên | Giấy nhôm | Chồng chéo 18%-35% |
| ❹ | 2 thứ Cái khiên | Dây bện đồng đóng hộp | Bảo hiểm 90%-95% |
| ❺ | Áo khoác | PVC hoặc PE | 4,95 ± 0,15mm |
Đặc điểm cơ học và môi trường
| Bán kính uốn cong: Lắp đặt | 12,7mm | |
| Bán kính uốn cong: Lặp đi lặp lại | 50,8mm | |
| Sức căng | 48kg | |
| Nhiệt độ hoạt động（PVC | -40°C~80°C | |
| Nhiệt độ hoạt động(PE) | -55°C~85°C | |
Đặc điểm điện từ
| Điện trở DC tối đa của dây dẫn trung tâm @ 20°C | 17,6 Ω/km |
| Điện trở DC tối đa của dây dẫn bên ngoài @ 20°C | 16,1 Ω/km |
| Vận tốc danh nghĩa của sự lan truyền | 83% |
| Điện dung danh nghĩa | 80,3 pF/m |
| Trở kháng | 50±2 Ω |
| Hiệu quả che chắn | >90dB |
Độ suy giảm @ 20°C
| Tần số (MHz) | Giá trị tối đa (dB/100m) |
| 30 | 5.8 |
| 50 | 7.5 |
| 150 | 13.1 |
| 220 | 15.9 |
| 450 | 22.8 |
| 900 | 32.6 |
| 1500 | 42.4 |
| 1800 | 46.6 |
| 2000 | 49.3 |
| 2500 | 55.4 |
| 5800 | 86.5 |
| 8000 | 102.8 |
Sản phẩm của chúng tôi có chứng nhận UL, ETL, JIS, CE, CPR, RoHS và REACH
